Microsoft Visio画UML图的方法

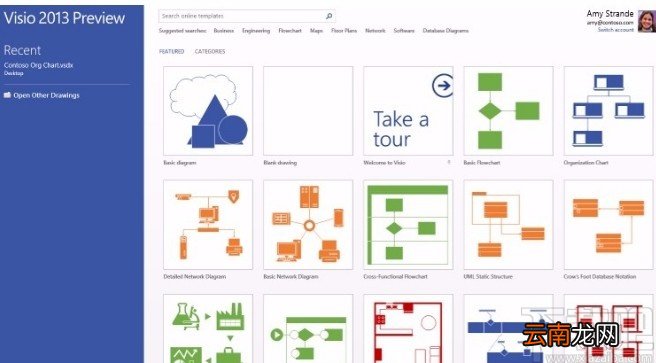

Microsoft Visio是Windows操作系统下运行的流程图和矢量绘图软件，软件界面使用了Metro风格，增加了多种漂亮的图表、新的主题和风格选项，而且增加了超过200多个重新设计的形状，能够帮助用户创作出更多优秀的专业图表。UML用例图主要用来图示系统的主事件流程，可以用来描绘客户的需求，所以学会描绘UML图是软件从业设计人员必须掌握的技术，一款好用的绘图软件也非常重要。那么接下来小编就以绘制UML状态图为例，给大家详细介绍一下visio2013画UML图的具体操作方法，有需要的朋友可以看一看并收藏起来。

文章插图

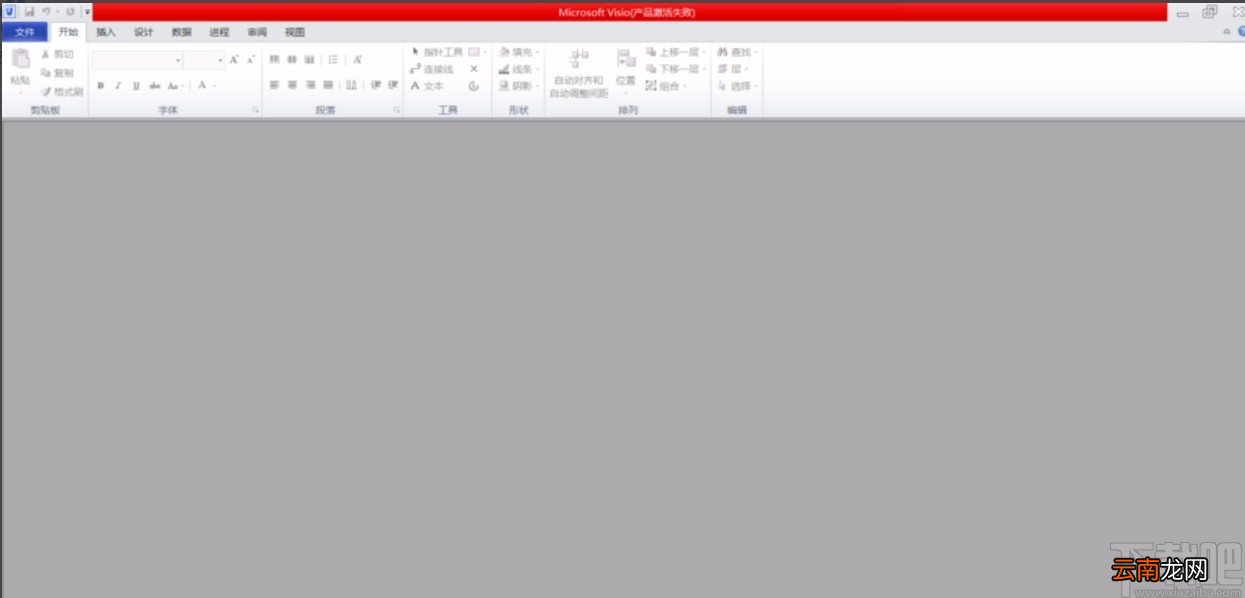

方法步骤1.首先打开软件进入到软件的主界面，我们可以看到界面非常的清爽美观，如下图所示。

文章插图

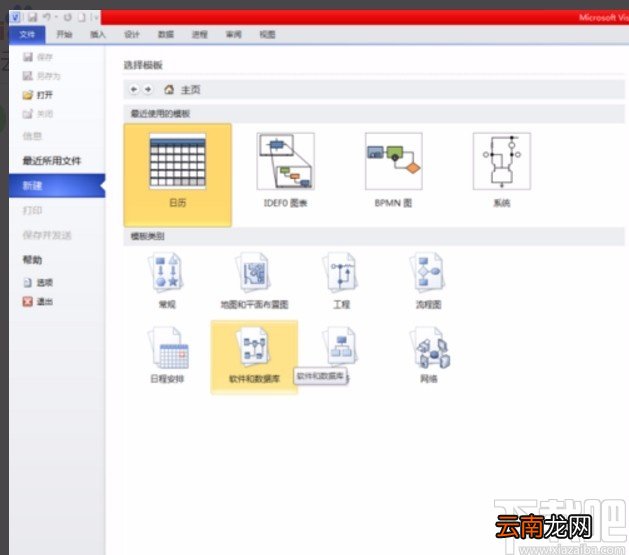

2.接着我们在界面左上角点击“文件” ，在出现的下拉框中选择“新建” ，然后在新建选项旁边点击“软件和数据库” 。

文章插图

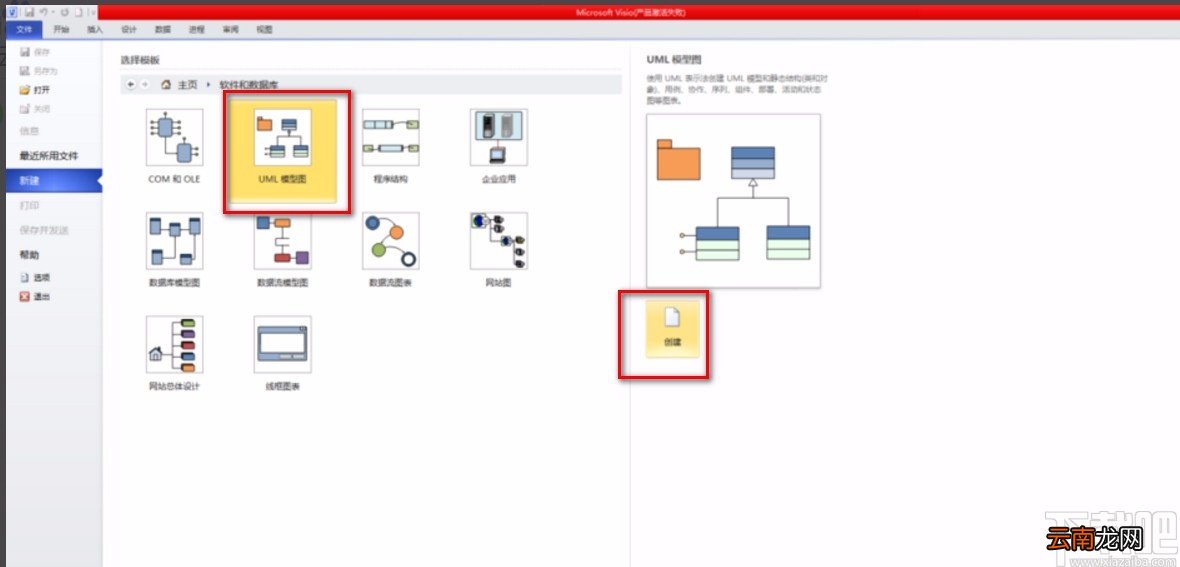

3.然后在软件和数据库选项的下拉页面中，我们找到“UML模型图”并点击，接着在界面右侧点击“创建” 。

文章插图

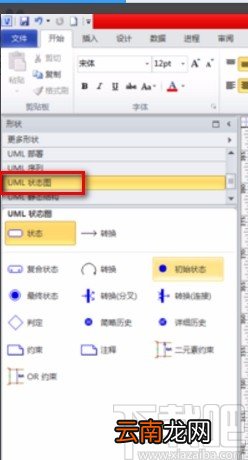

4.接下来在界面左侧根据自己的需要选择UML类型图，比如小编选择“UML状态图” ，如下图所示。

文章插图

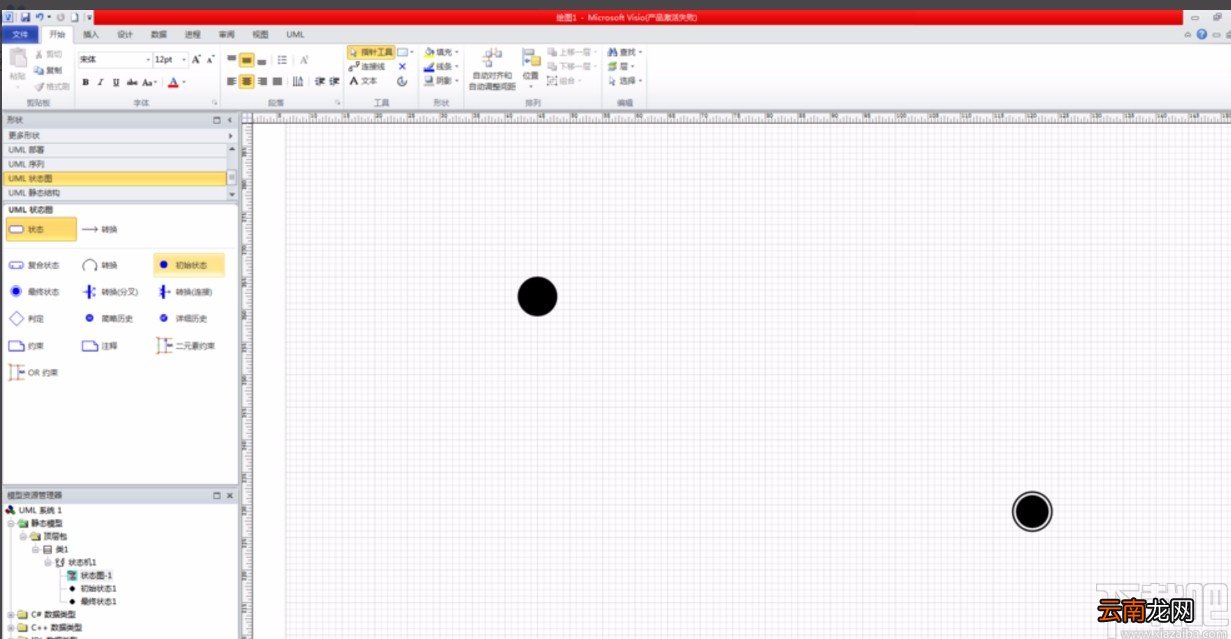

5.紧接着在界面左侧分别点击“初始状态”和“最终状态”两个对象，并分别将这两个对象拖动到右侧的主窗口中。

文章插图

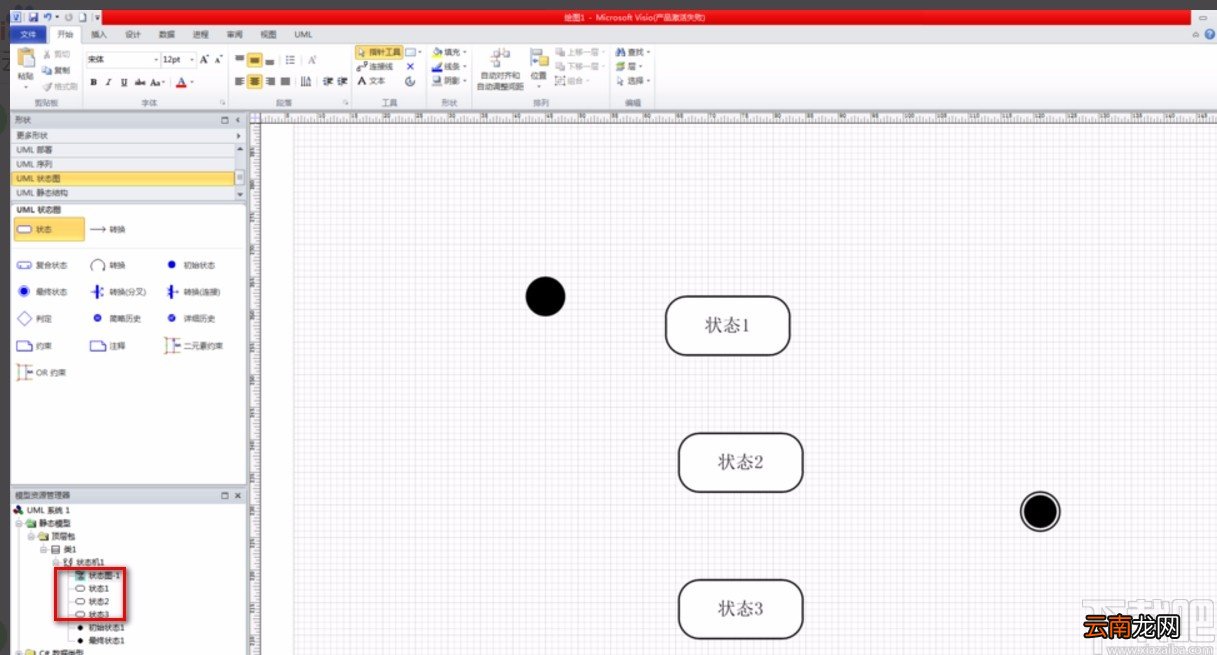

6.随后我们在界面左侧选择UML状态图中的状态对象，并按照第五步的方法将这些对象拖动到右侧的主窗口中。
【Microsoft Visio画UML图的方法】

文章插图

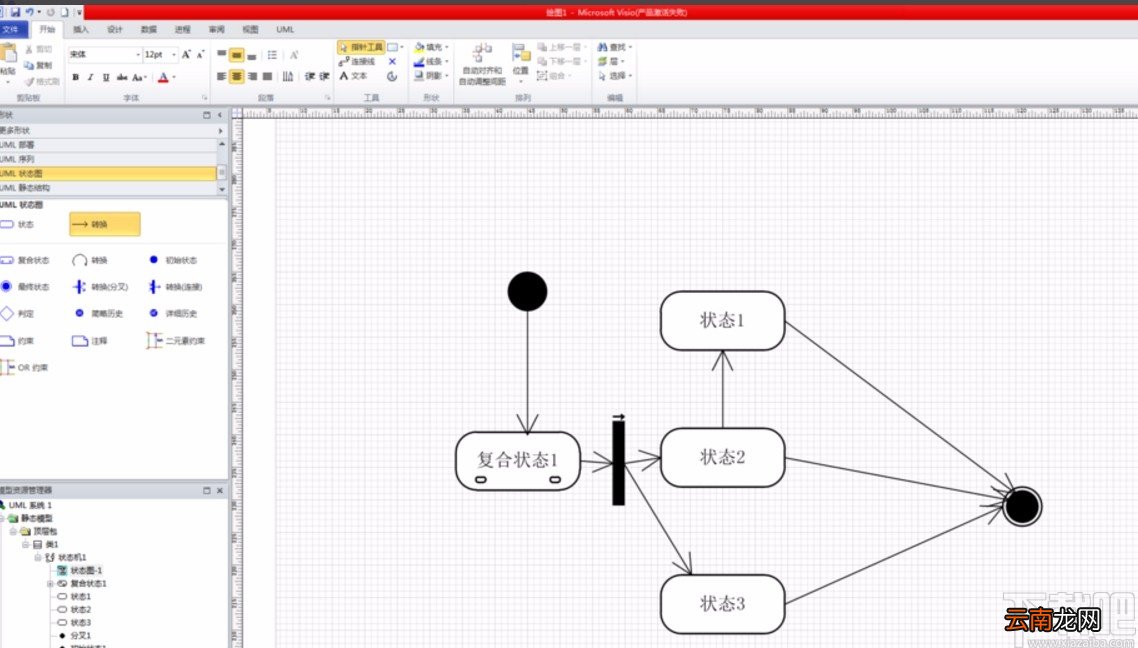

7.最后在界面左侧点击UML状态图中的转换、转换（分叉）等对象，并将其拖动在右侧的主窗口中，再连接各个状态对象，就可以形成基本的UML状态图了。

文章插图
以上就是小编以绘制UML状态图为例，给大家整理的画UML图的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。
