启闭阀工作原理

【启闭阀工作原理】

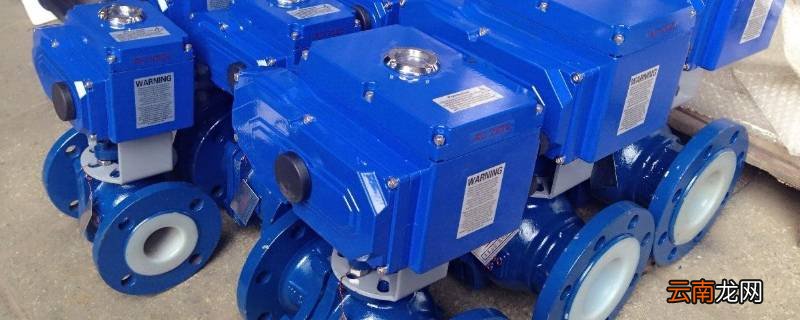

文章插图

启闭阀指快速启闭闸阀，启闭时间短又叫快速切断阀。
原理：暗杆闸阀的传动螺纹位于体内部，在启闭过程中，阀杆只做旋转运动，闸板在阀体内升降，因此，阀门的高度尺寸小。暗杆闸阀，通常在阀盖上方装设启闭位置指示器，以适用于船舶、管沟等空间较小和粉尘含量大的环境。
结构及特点：1、阀门底部设有排污箱，便于清扫污垢杂质，并可顺利通过管道清扫器。
2、阀杆采用大导程式螺纹传动，能实现快速启闭。
3、采用磨擦助力极小、能自动润滑、且耐煤气和各种腐蚀气体的高性能填料，操作灵活，密封可靠。
4、密封性能优良，操作中能自动铲除密封面污垢，保持严密的密封。
5、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
6、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
7、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。
