迅捷CAD编辑器绘画出圆形公切线具体操作方法

很多的用户们都在使用迅捷CAD编辑器，那么你们晓得迅捷CAD编辑器中如何绘制出圆形公切线吗?今日在这里就为你们带来了迅捷CAD编辑器绘画出圆形公切线的具体操作方法。

文章插图

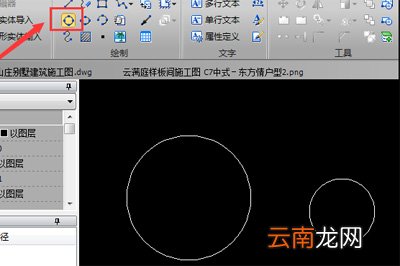

首先在软件中新建一个图纸，在上方菜单选择“编辑器”，选择【绘制】栏中的【圆】工具，然后在绘制窗口中画两个任意大小的圆。

文章插图

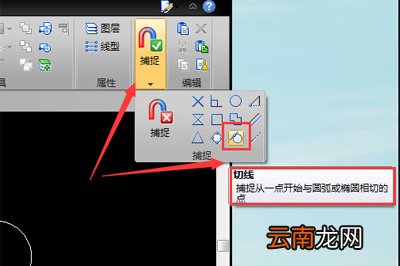

【迅捷CAD编辑器绘画出圆形公切线具体操作方法】接着点击菜单旁边的“吸铁石”图标捕捉，在下拉框中选择【切线】捕捉，就是捕捉从一点开始与圆弧或椭圆相切的点，与此同时关闭其它捕捉选项功能。

文章插图

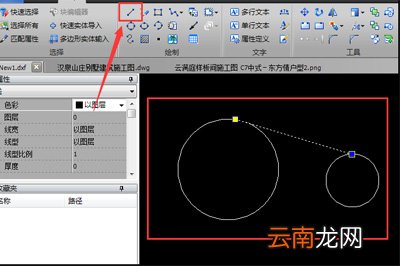

选择【绘制】栏中的【直线】工具，将光标放在圆上即可出现切点捕捉，点击鼠标确认一点。(注意：需在另一个圆的外边线一侧点击)然后鼠标移至在另一个圆上面点击切点。这样一条公切线就绘制完成。

文章插图
如果有需要可依相同操作步骤，在下方也绘制一条公切线。注意当两圆内含时，没有公切线。

文章插图
按照上文描述的迅捷CAD编辑器绘画出圆形公切线的具体操作方法，你们自己也赶紧去试试吧!
