AutoCAD设置视口比例详细操作方法

很多刚接触AutoCAD软件的用户们，还不熟悉其中是怎么样设置视口比例的?接下来小编就为你们带来了AutoCAD设置视口比例的详细操作方法。

文章插图

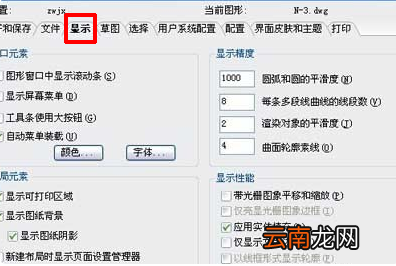

1、为了绘图习惯可以对布局空间做一些基本设置，进入工具选项显示中。

文章插图
【AutoCAD设置视口比例详细操作方法】2、在模型空间将需要绘制的图形绘制完毕。

文章插图
3、然后选中布局2 。

文章插图

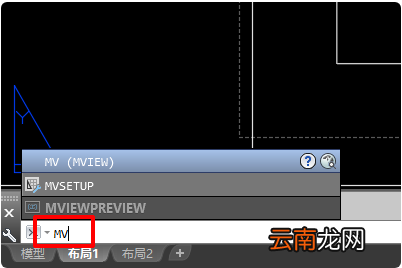

4、通过MV命令建立视口，调整出图的布局。

文章插图

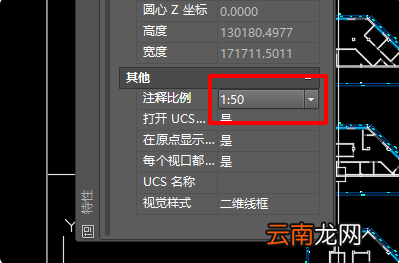

5、选择视口在特性中调整各图的出图比例，将立面图调整为1:50 。

文章插图
6、最后就可以完成标注与文字的工作了，当然在标注时需要注意比例因子的调整，主单位中，如1:50的图纸就需将比例因子调整到50 。

文章插图

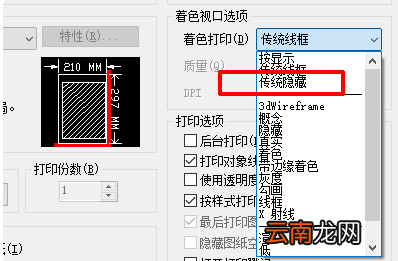

7、出图时可以将视口放入同一图层下关闭，或者属性中着色打印选用消隐。

文章插图
根据上文讲解的AutoCAD设置视口比例的详细操作方法，相信你们应该都学会啦!
