接近开关实物接线图二线接近开关实物接线图

接近开关有两线制和三线制接线(有NPN型和PNP型)方式。两线制接近开关的接线比较简单，只要将接近开关与负载串联接到电源即可。三线制接近开关的接线：红(棕)线接到电源ov端;黄(黑)线为信号，接到负载即可。而负载的另一端可以这样接线：对于NPN型，接到电源正端，PNP型，则接到ov端。

文章插图

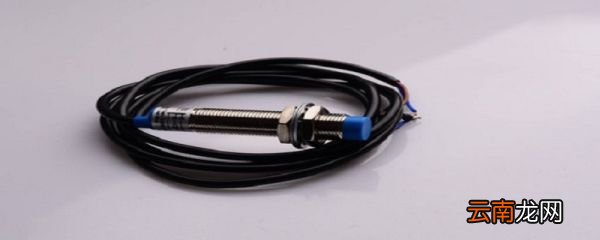

接近开关是一种无需与运动部件进行机械直接接触而可以操作的开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机装置提供控制指令。

文章插图
【接近开关实物接线图二线接近开关实物接线图】当两线制接近开关受工作条件限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流通过，在选用的时候就要考虑是否选用了。三线制接近开关虽然多了一根线，但是不受剩余电流之类的不利因素困扰，工作更为可靠。
