迅捷CAD编辑器创建块和使用块的方法

有的新手伙伴可能不知道迅捷CAD编辑器创建块和使用块的相关操作，那么今天我们小编就讲解迅捷CAD编辑器创建块和使用块的方法哦，希望能够帮助到大家呢。

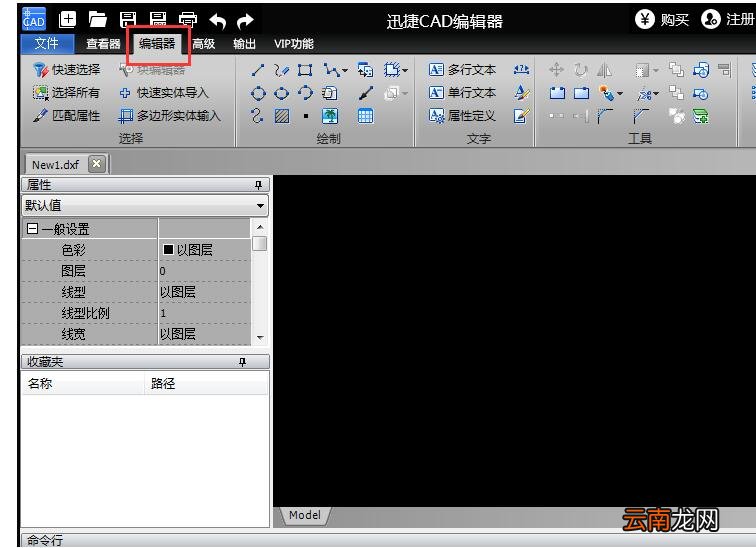

【迅捷CAD编辑器创建块和使用块的方法】运行CAD编辑器，打开或新建一个CAD图纸文件，打开文件后，切换到编辑器菜单选项，就能开始编辑绘制图纸。

文章插图

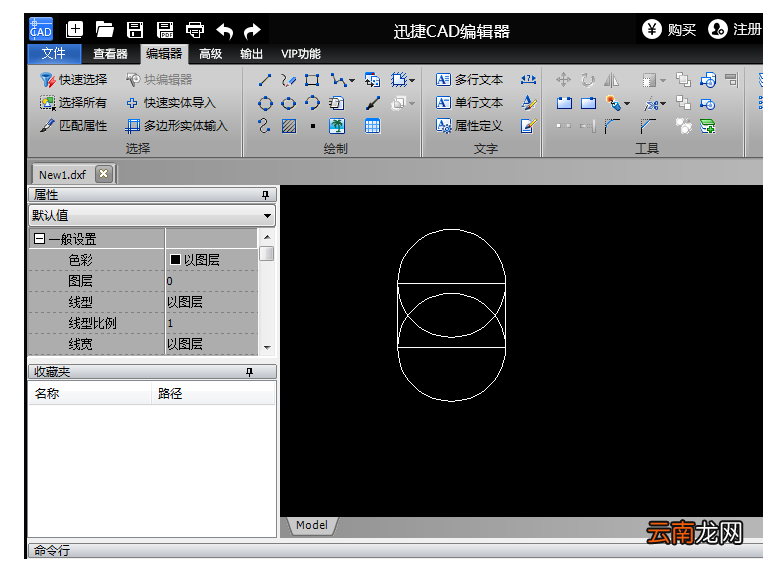

在软件绘图区域绘制好要创建的图块图形。

文章插图

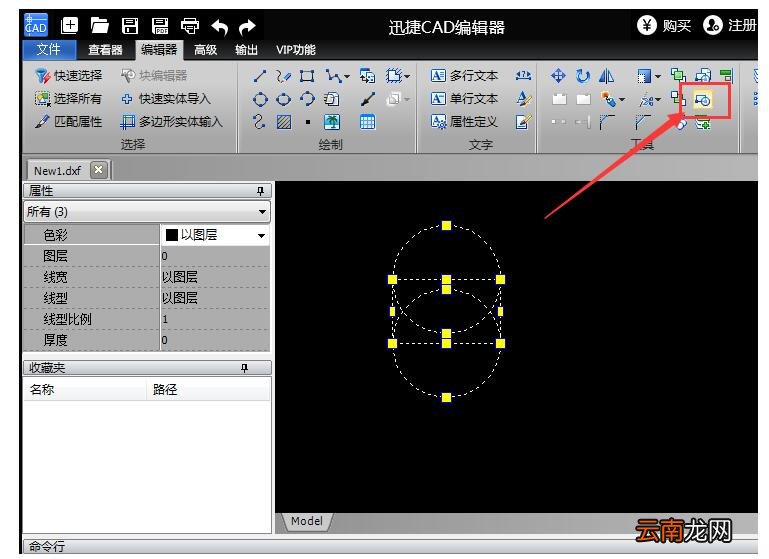

图形绘制完成后选所绘制的图形，点击创建块工具，打开创建块对话框。

文章插图

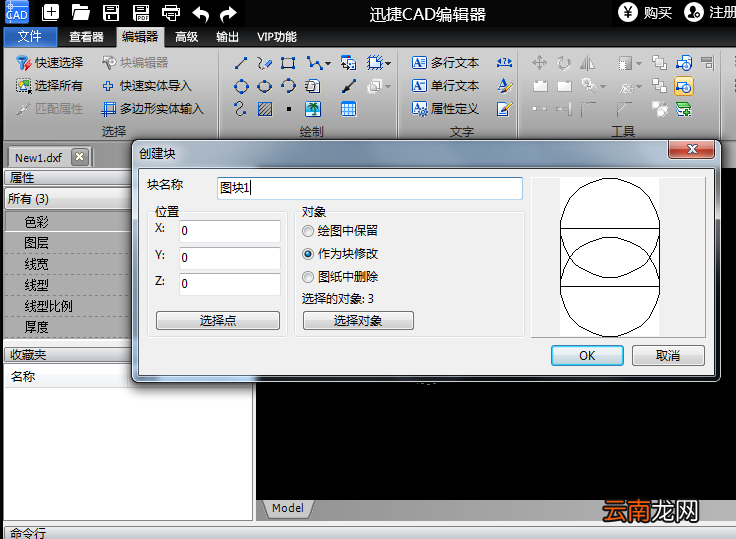

在创建块对话框右侧能预览到当前选择的图形，在块名称中输入需要创建的图块名称，然后点OK，块就创建成功了。

文章插图

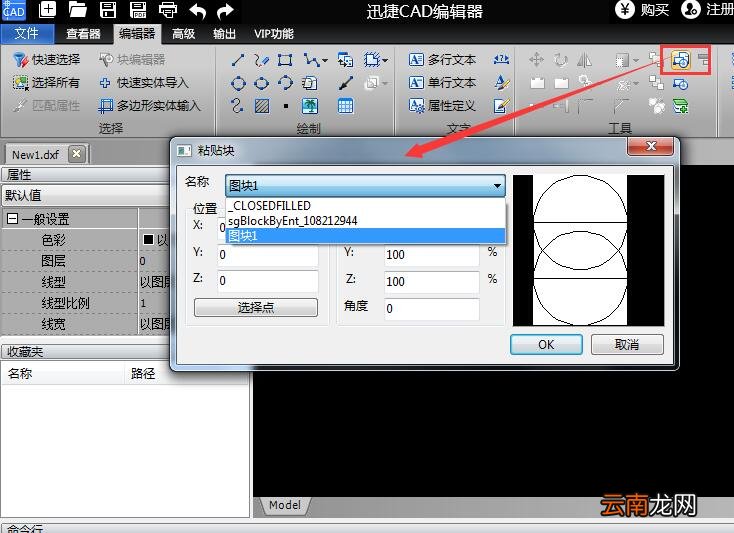

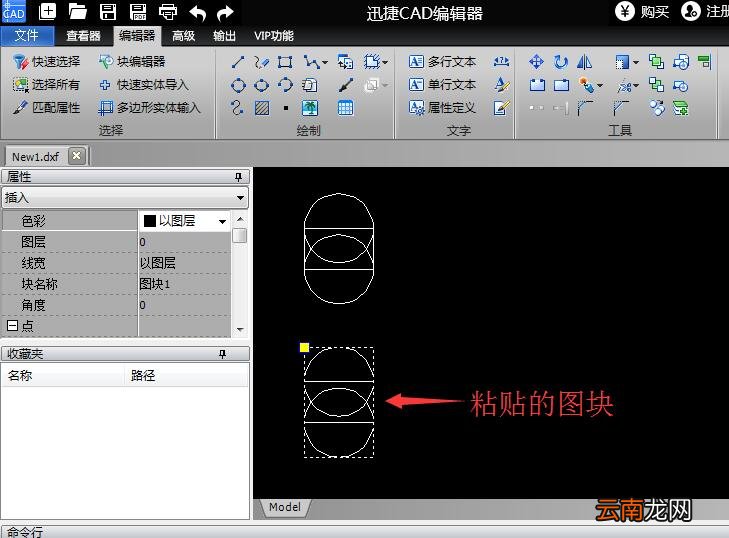

要使用该图块时，点粘贴块工具，在粘贴块对话框的名称下拉列表中选择刚刚创建的图块名称，然后根据需要设置好位置和比例，点OK，图块就粘贴到图中了。

文章插图

文章插图
以上就是IE浏览器中文网站为大家带来的迅捷CAD编辑器创建块和使用块的方法，希望对大家有所帮助，手机百度或者关注IE浏览器中文网站，每天了解最新的资讯内容。
