迅捷CAD编辑器新建CAD图层并设置图层属性的方法

CAD图纸均由多个图层组成，倘若绘制CAD图纸文件的过程里，想新建CAD图层并设置图层属性，具体高如何操作呢？下面我们小编就介绍迅捷CAD编辑器新建CAD图层并设置图层属性的具体操作流程。一起来了解下吧！

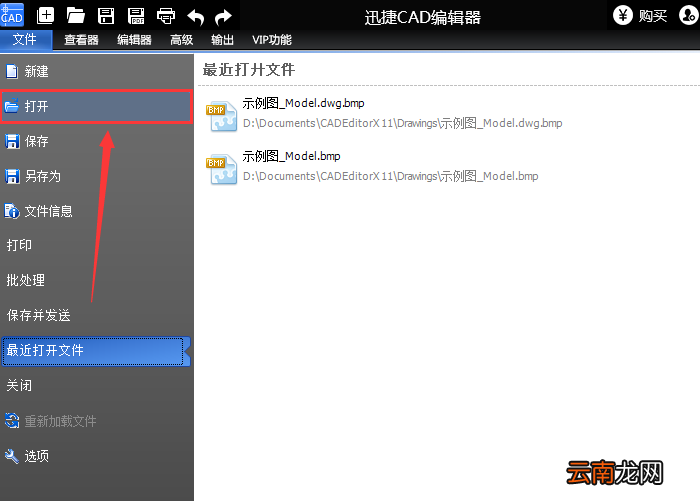

打开迅捷CAD编辑器后，点击界面“文件”选项，再点击“打开”选项，把CAD文件打开。

文章插图

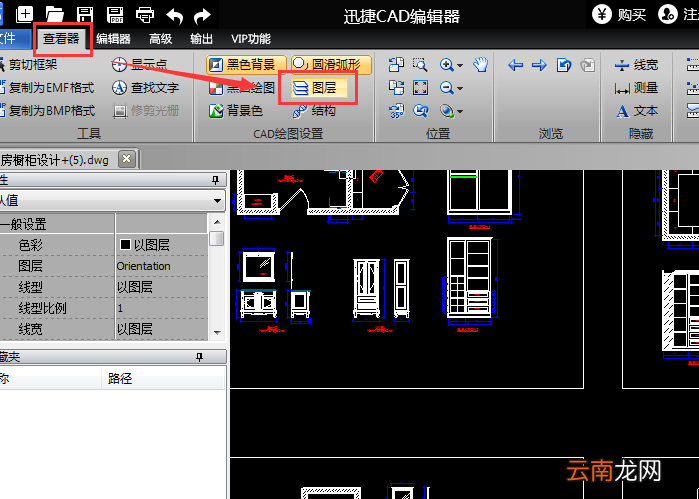

打开CAD文件之后，要点击界面“查看器”选项，选择“图层”选项，打开图层窗口。

文章插图

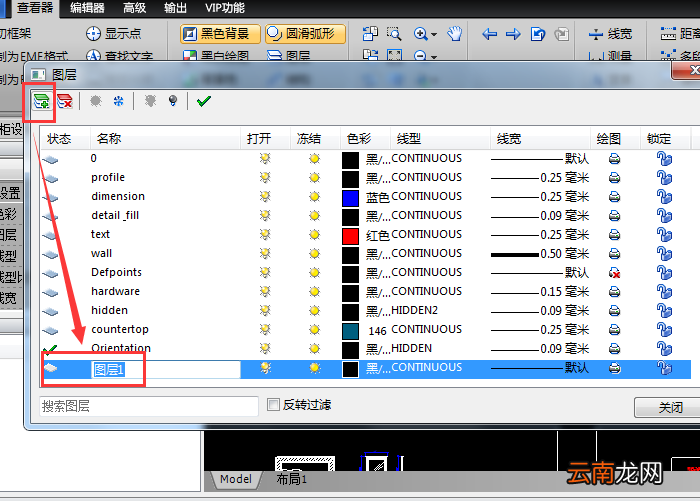

【迅捷CAD编辑器新建CAD图层并设置图层属性的方法】进入图层窗口后，点击界面上方“新图层”按钮即可新建一个图层，输入图层名称。在色彩、线型、线宽选项中，能设置图层对应的属性。

文章插图

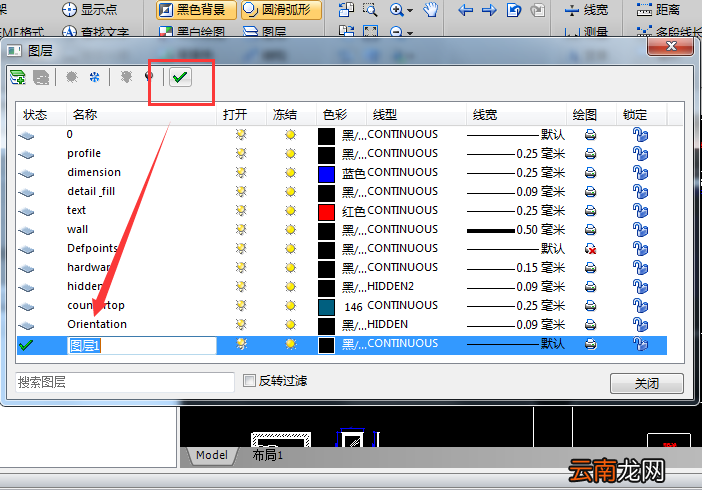

选择图层后，点击“设置当前” ，就可以将该图层设置为当前绘画图层。

文章插图

以上就是我们小编为大家带来的迅捷CAD编辑器新建CAD图层并设置图层属性的方法，希望对大家有所帮助，手机百度或者关注IE浏览器中文网站，每天了解最新的资讯内容。
