迅捷CAD编辑器中插入单个图块具体操作步骤

想要知道迅捷CAD编辑器中如何插入单个图块的朋友们，就随着小编去以下文章中学习下迅捷CAD编辑器中插入单个图块的具体操作方法。

文章插图

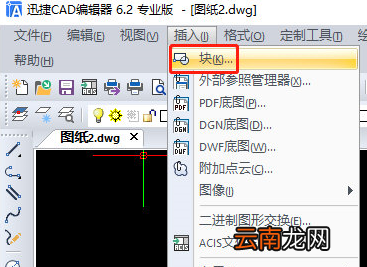

菜单栏：点击菜单栏“插入”-“块”命令选项图标，执行该命令操作后会立刻弹出“插入块”的对话框弹窗。

文章插图

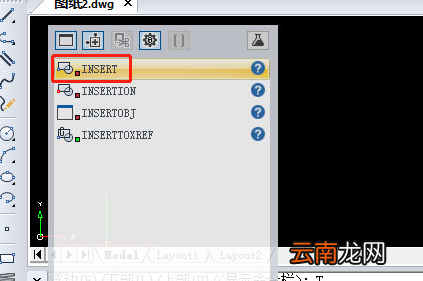

或者命令行：在命令行中输入命令“INSERT”命令字符，执行该命令操作后会立刻弹出“插入块”的对话框弹窗。

文章插图

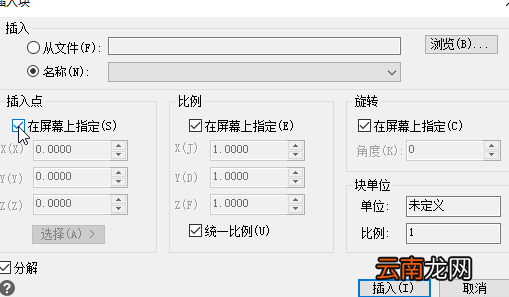

在弹出的“插入块”对话框弹窗中常用选项介绍如下：
【从文件】选项组：单击右侧的“浏览”按钮，在弹出的对话框中选择需要的图块打开。
【名称】下拉列表框：选择需要插入的图块的名称。
【插入点】选项组：插入基点坐标，可以直接在X、Y、Z三个文本框中输入插入点的局对坐标;简单的方式是通过勾选“在屏幕上指定”复选框，用对象捕捉的方法在绘图区直接捕捉确定。
【比例】选项组：设置块实例相对于块定义的缩放比例。可以直接在X、Y、Z三个文本框中输入三个方向上的缩放比例。在可以通过勾选“在屏幕上指定”复选框，在绘图区内动态确定缩放比例。勾选“统一比例”复选框，则在X、Y、Z三个方向上的缩放比例相同。
【旋转】选项组：设置块实例相对于块定义的旋转角度。可以直接在“角度”文本框中输入旋转角度值;也可以通过勾选“在屏幕上指定”复选框，在绘图区内动态确定旋转角度。
【分解】复选框：设置是否在插入块的同时分解插入的块。
根据上述详细分析，我们现在尝试一下插入单个图快操作，演示如下：

文章插图
【迅捷CAD编辑器中插入单个图块具体操作步骤】按照上文为你们讲解的迅捷CAD编辑器中插入单个图块的具体操作方法，你们是不是都学会啦!
