迅捷CAD编辑器设置区域覆盖的操作过程

想必常常绘制CAD图纸的朋友对迅捷CAD编辑器这款应用都有所了解的。今日呢，我们小编就为各位新手小白分享了关于迅捷CAD编辑器设置区域覆盖的操作过程哦，一起来学习吧。
【迅捷CAD编辑器设置区域覆盖的操作过程】使用迅捷CAD编辑器打开要操作CAD图纸文件，并切至“编辑器”菜单面板。

文章插图

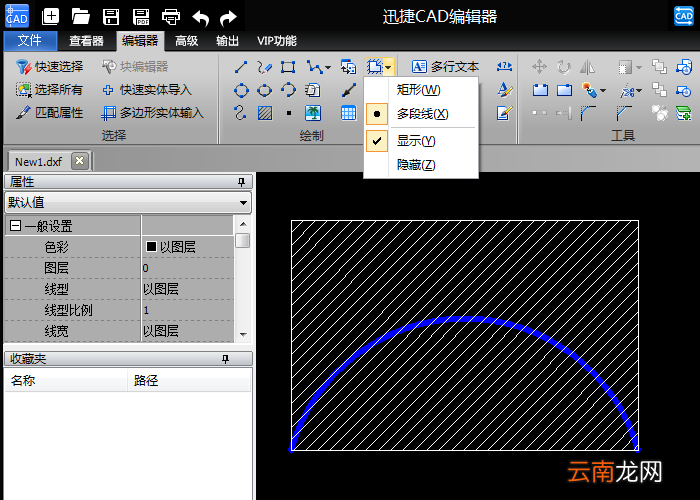

在绘制工具栏里点击“虚空”工具后面下拉按钮，选择“矩形”或“多段线” ，多段线绘制的是多边形图形区域。

文章插图

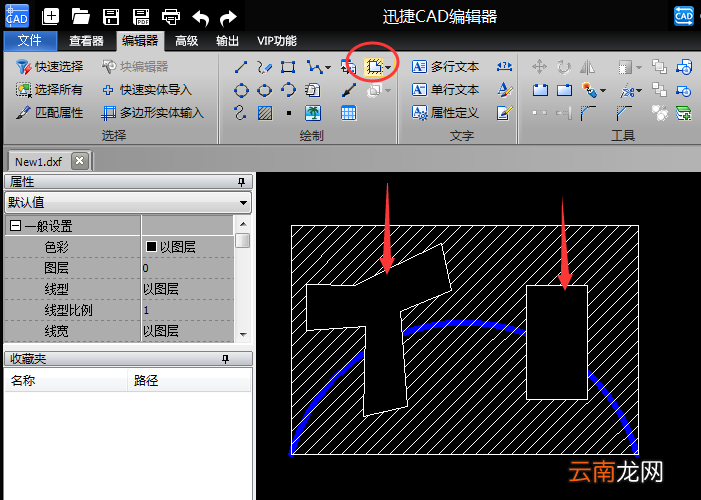

选择“虚空”工具后，在图里绘制一个图形区域，绘制操作与绘制一般图形操作一样，绘制完成后就能看到该图形区域内容被覆盖住了。

文章插图

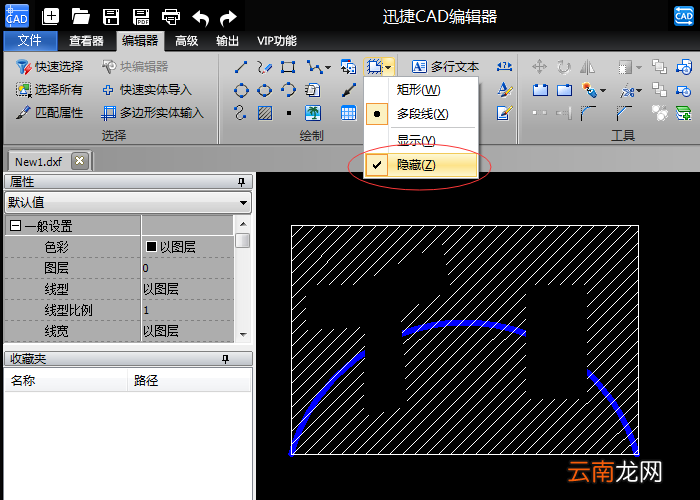

在虚空工具下拉菜单中选择“显示”或“隐藏”就能显示或者隐藏虚空图形的边框。

文章插图

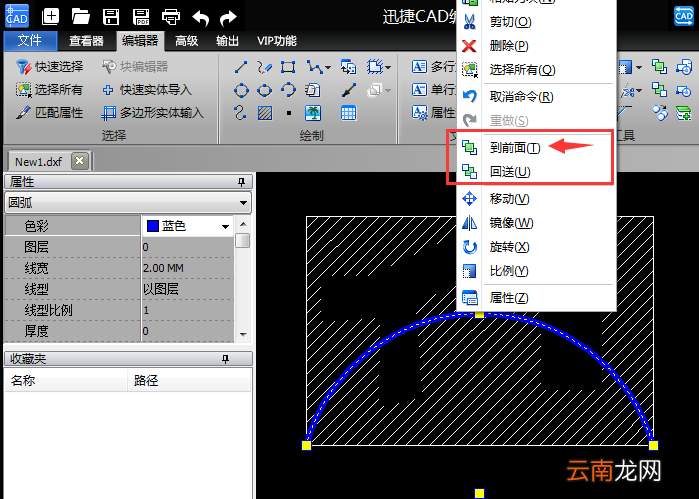

需要注意的是，虚空图形与其他图形对象一样均可以设置覆盖顺序。在选择对象后，点击鼠标右键，在弹出的快捷菜单中选择“到前面”或“回送”命令，或点击“前置”、“后置”工具。就可以将图形调至最前或最后。

文章插图

以上就是我们小编为大家带来的迅捷CAD编辑器设置区域覆盖的操作过程，希望对大家有所帮助，手机百度或者关注IE浏览器中文网站，每天了解最新的资讯内容。
