AutoCAD给3d图形填充颜色的图文操作方法

AutoCAD这款软件许多网友都接触了，制作图像填充颜色都非常方便的哦。今天我们小编还特地讲解了AutoCAD给3d图形填充颜色的图文操作方法哦，希望能够帮助到大家呢。

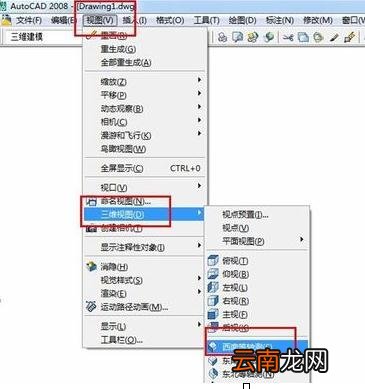

打开AutoCAD，点击视图→三维视图→西南等轴测

文章插图

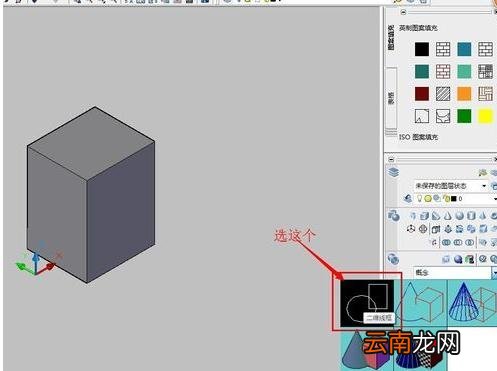

画一个三维实体图形，把视觉样式切到二维线框模式下

文章插图

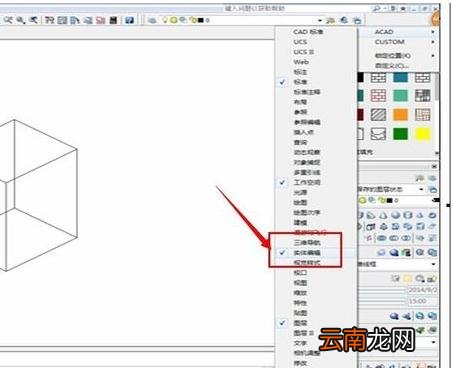

这时候在CAD界面上方空白出点击右键，在实体编辑前打勾

文章插图

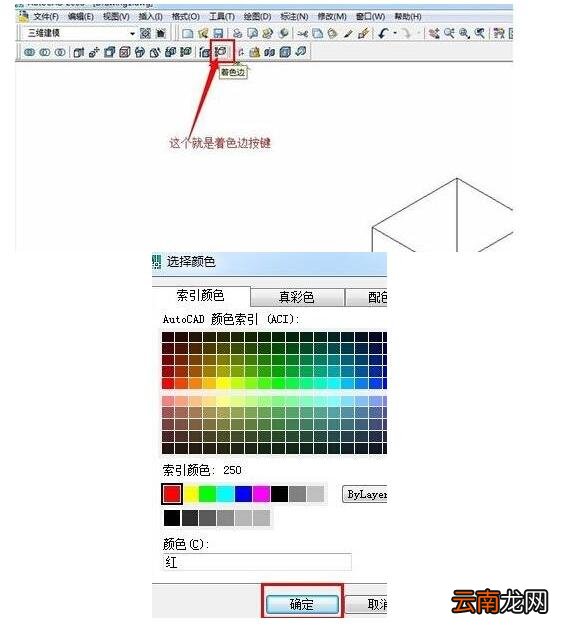

选择着色边，选择要进行着色的边，空格，选择颜色，点击确定，按退出，按退出即完成。

文章插图

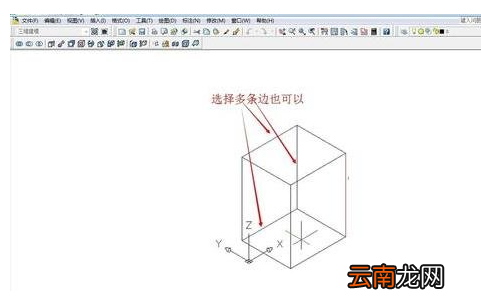

同时选择多条边也能进行着色。

文章插图

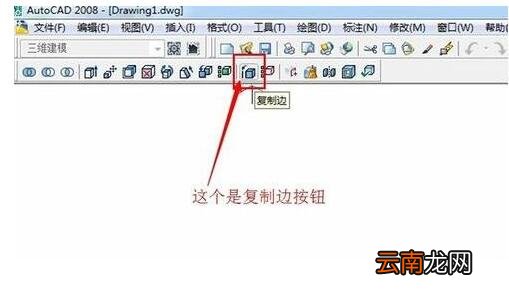

接下来是边的复制，如图所示复制边按钮

文章插图

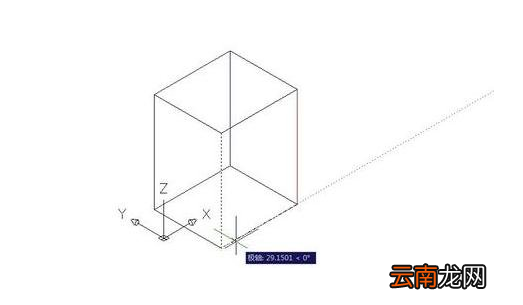

然后点击复制边，点选要复制的边，按空格，选择移动的基点

文章插图

最后选择要移动的位置，点击左键即可，按ESC键退出。

文章插图
