CAD量取斜线长度的操作方法

相信当前有很多朋友还不会通过CAD量取斜线长度的操作，所以下面的这篇文章就详细介绍了CAD量取斜线长度的操作方法，有需要的朋友来下文看一看吧。

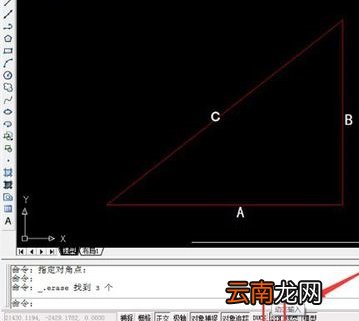

【CAD量取斜线长度的操作方法】首先打开CAD图形，这以三角形为例;

文章插图
第一种操作方式：打开CAD底部的菜单栏，点击【DYN】动态输入命令

文章插图

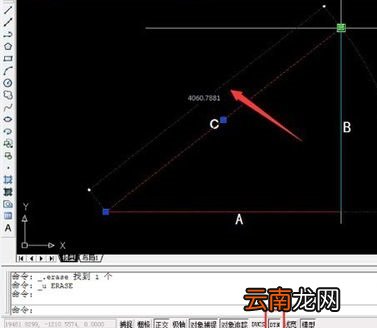

选中斜边，把鼠标移至斜线的端点，就可直接看到长度是4061mm;

文章插图

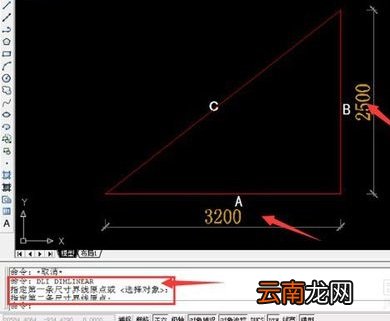

第二种操作方式：A边B边(都是直线)可直接输入命令DLI ，端点相连，直接显示出长度

文章插图

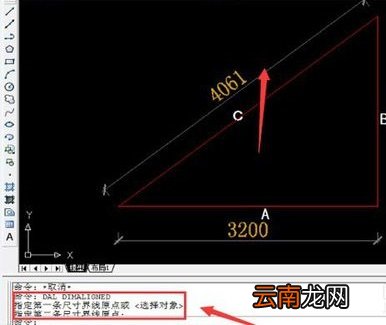

C边(斜边)输入命令DAL ，端点相连，直接显示出长度

文章插图

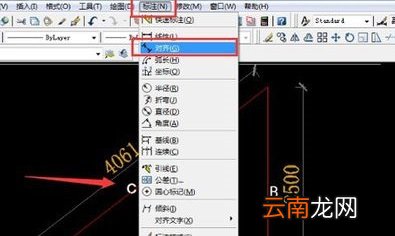

第三种操作方式：在命令栏-标注-(下拉框)对齐，端点相连，直接显示出长度;

文章插图
