cad制作座椅平面图的操作技巧

部份朋友才刚刚接触cad软件，可能还不会制作座椅平面图，接下来的这篇文章就为大家分享关于cad制作座椅平面图的操作流程，一起和我们小编来学习吧。
【cad制作座椅平面图的操作技巧】启动软件，选择【文件】-【保存】菜单命令，将其保存为平面座椅文件。

文章插图

2、执行直线命令(L),在窗口视图里连续绘制一条长度为18mm,332mm,18mm的横线。

文章插图

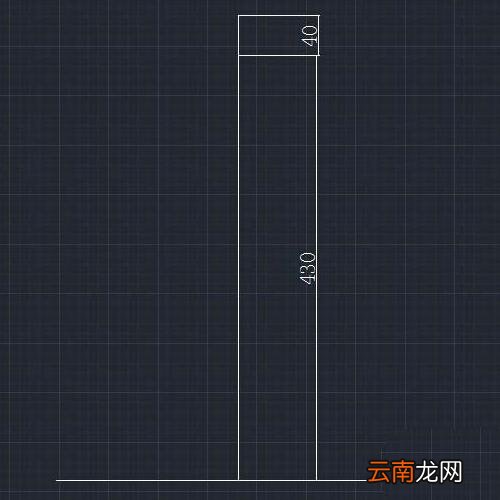

3、执行直线命令(L)，过水平直线的中点绘制一条垂直线，长度依次为430mm和40mm.

文章插图

4、在菜单上选择【绘图】-【圆弧】-【三点(P)】命令，据提示依次选择绘制的直线上的3点，从而来绘制一个3点圆弧对象。

文章插图

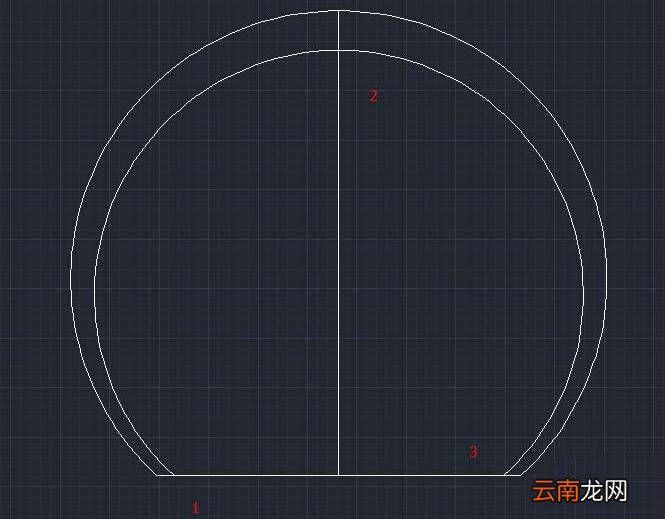

按空格键重复上一条命令，再分别选择3点来绘制外侧的圆弧对象。

文章插图

执行删除命令(E)，在选择对象提示下选择图形中二条垂直线段，并按回车键结束，从而删除垂直线条，得到平面座椅图形。

文章插图

以上就是我们小编为大家带来的cad制作座椅平面图的操作技巧，希望对大家有所帮助，手机百度或者关注IE浏览器中文网站，每天了解最新的资讯内容。
