Ansys如何导入模型导入模型方法分享

Ansys提供了一个强大的实体建模及网格划分工具，可连接多数的CAD软件接口，例如AutoCAD、Pro/Engineer、SolidWorks等，下面就跟小编了解下具体导入方法吧。

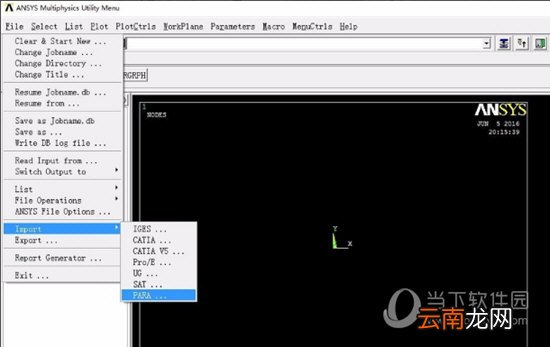

模型导入：【Ansys如何导入模型导入模型方法分享】(1)这里小编以常用的三维建模软件SolidWorks为例，将SolidWorks中建立的三维实体模型导入ANSYS(在这里做了去轴处理) 。按照Parasolid(*.x_t)格式导入到ANSYS后，模型只显示点、线和面，没有实体。需要进一步操作：PlotCtrlsReset Plot Ctrls，然后进行PlotReplot便可显示相应的实体。

文章插图
(2)定义材料参数。齿轮的材料为各向同性材料，输入的材料性能参数为：弹性模量E=206GPa，泊松比=0.28，密度DENS=7850kg/m3 。

文章插图
Ansys相关攻略推荐:
Ansys如何把背景变白背景调白技巧介绍

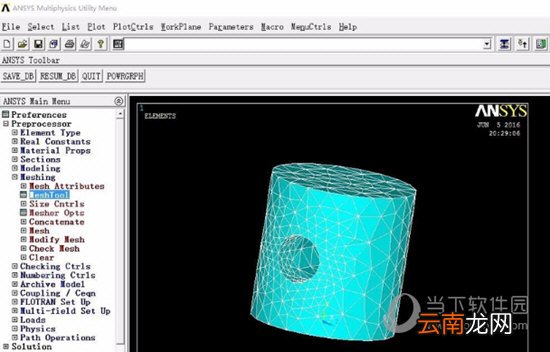

(3)划分网格。单元类型采用适应于曲线边界建模的Solid大类的8nodes45单元类型，即Solid45单元，用自由网格命令进行网格划分，以单齿啮合为例，共生成节点33978个，单元150340个。
以上就是小编为你带来的Ansys导入SolidWorks模型的方法，有需要的小伙伴快去试试吧。
