Protel99SE如何画元件？自制元器件教程一览

Protel99SE是专为电路原理图设计、电路板设计以及电路仿真打造的EDA软件，资源丰富的设计库，真实的3D模拟功能，常用于元件封装设计，这其中就需要自制特殊元件，下面就跟小编一起了解下吧。
自制元器件教程一览：1、首先打开Protel99SE软件，新建一个设计数据库，再点击[文件]-[新建]，设置好存储位置及文件类型，新建一个原理图库文档。

文章插图
2、双击新生成的元件器库，点击菜单栏的[工具]-[新部件]就可以绘制你需要的特殊元件了。
3、先根据所要绘制的元器件来进行准确的命名，最好包括元件的型号、特殊参数等简短信息，方便之后的查询、导入。

文章插图

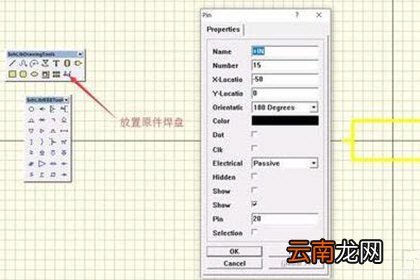

4、选择绘图工具绘制SCH元件以及放入元件的管脚，相关快捷键介绍：X A取消选中；Tab跳出属性；P P放置元器件；P W画连线；P B画总线；P U画总线分支线；P J放置电路节点；P O放置电源端口；P N放置网络标号。
Protel99SE相关攻略推荐:
Protel99SE如何放大放大缩小快捷键介绍
【Protel99SE如何画元件？自制元器件教程一览】

文章插图
5、绘制好元件的外形，在适当位置放入简单的说明文字，如果是常见的元器，只需要说明相关的参数即可，相对特殊的元器件则根据用途进行详细说明。
6、绘制好需要的所有元件，点击保存就完成了该元件库的制作。
上文就是我们小编今日为大家带来的自制元器件教程一览，更多软件教程请关注IE浏览器中文网站！
