CAD如何绘制圆形公切线？CAD绘制圆形公切线步骤全览

很多设计者在使用迅捷CAD编辑器的时候不知道如何精准绘制两个圆形的公，自己手动绘制非常容易出错。其实方法非常的简单，只需几个步骤就能快速绘制，下面就来说一下。
首先在软件中新建一个图纸，在上方菜单选择编辑器，选择【绘制】栏中的【圆】工具，然后。

文章插图

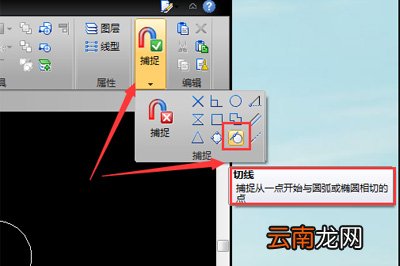

接着点击菜单旁边的吸铁石图标捕捉，在下拉框中选择【】捕捉，就是捕捉从一点开始与圆弧或椭圆相切的点，与此同时关闭其它捕捉选项功能。

文章插图

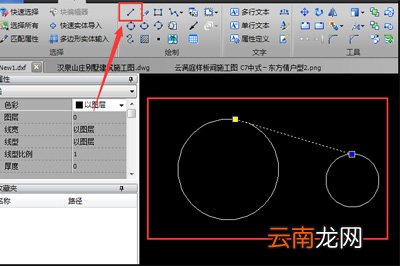

选择【绘制】栏中的【】工具，将光标放在圆上即可出现切点捕捉，点击鼠标确认一点。（注意：需在另一个圆的外边线一侧点击）然后鼠标移至在另一个圆上面点击切点。这样一条公就绘制完成。
迅捷CAD相关攻略推荐:
迅捷CAD看图处理图纸不清晰具体操作方法
迅捷CAD编辑器如何绘制多边形？CAD编辑器绘制多边形方法一览
迅捷CAD如何自定义背景颜色？CAD自定义背景颜色方法汇总

文章插图
如果有需要可依相同操作步骤，在下方也绘制一条公。注意当两圆内含时，没有公。

文章插图
【CAD如何绘制圆形公切线？CAD绘制圆形公切线步骤全览】以上就是我们小编今日为大家带来的CAD绘制圆形公切线步骤全览，想了解更多软件教程请收藏关注IE浏览器中文网站！
