AutoCAD绘制箭头具体操作步骤

【AutoCAD绘制箭头具体操作步骤】AutoCAD是现在办公中经常使用的软件，不过你们晓得AutoCAD是怎么绘制箭头的吗?下面教程就为你们带来了AutoCAD绘制箭头的具体操作方法。

文章插图

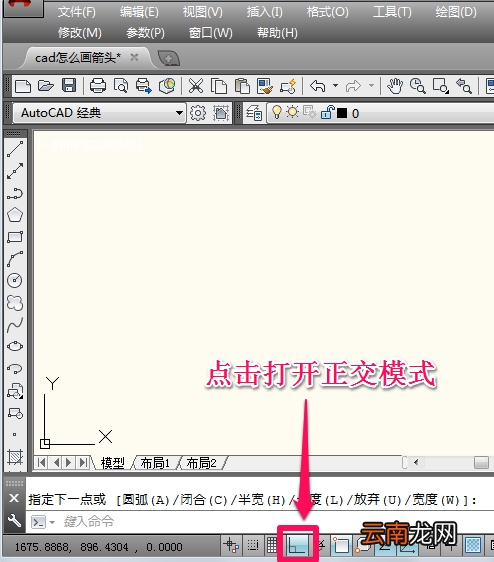

1、为了方便画箭头，首先打开正交模式(按钮带有颜色就代表已经打开了) 。

文章插图

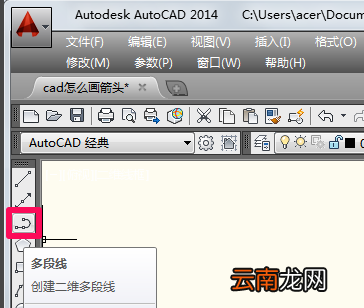

2、点击左侧工具栏中的多段线按钮，或者输入PL然后回车打开多段线工具。

文章插图

文章插图

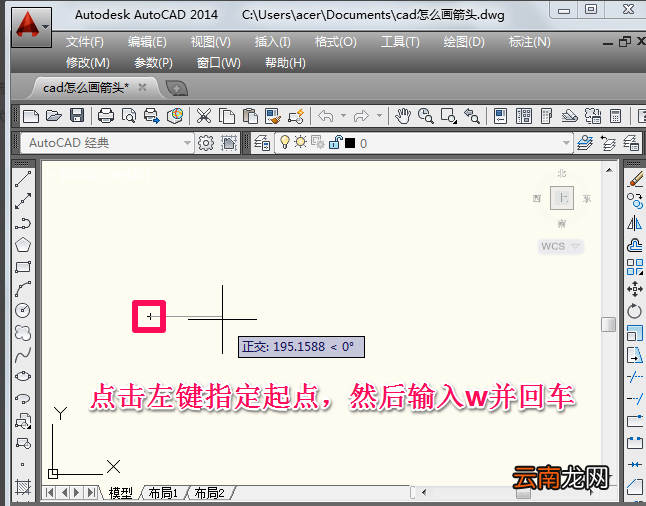

3、点击鼠标左键指定起点，在命令行中根据提示输入W或者H，然后出车(W代表线的宽度，H就代表线一半的宽度，小编习惯用W) 。

文章插图

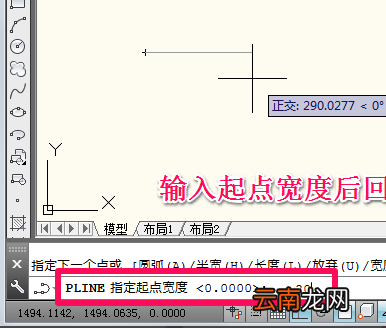

4、在命令行中根据提示输入线起点的宽度，这里输入20然后回车。

文章插图

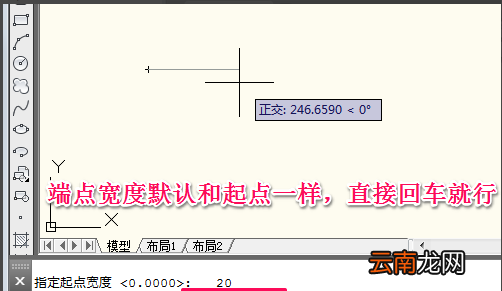

5、端点宽度cad会默认成刚才设置的起点宽度，这里直接回车就行了。

文章插图

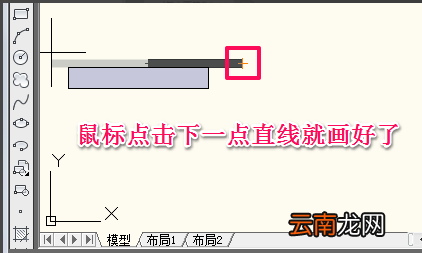

6、这时鼠标在下一点单击就画好宽度为20的直线了，接下来我们开始画箭头。

文章插图

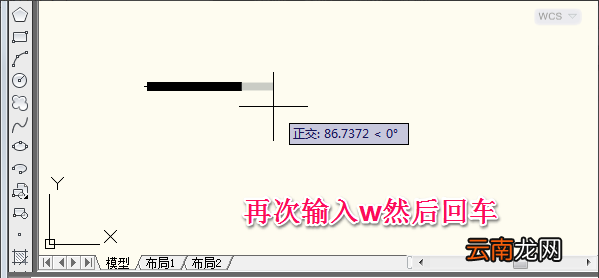

7、再次输入W然后回车。

文章插图

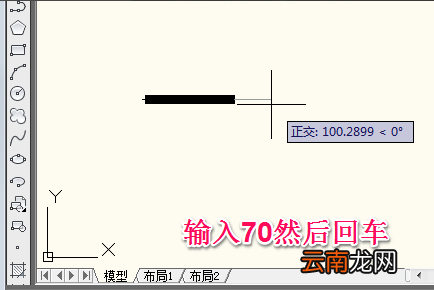

8、这里输入起点宽度70然后回车(因为箭头开始是比直线宽许多的) 。

文章插图

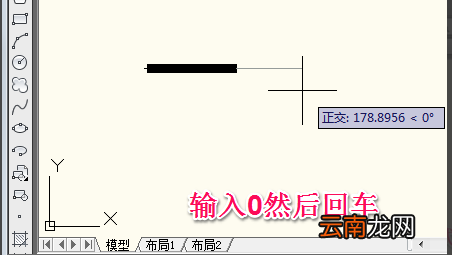

9、输入端点宽度0然后回车(因为箭头最后是尖的，也就是0宽度) 。

文章插图

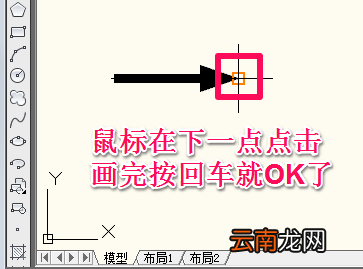

10、这时鼠标在下一点单击就画好箭头了，再按一下回车就退出了多段线工具，方法很简单，大家多练习就好了。

文章插图
根据上文讲解的AutoCAD绘制箭头的具体操作方法，你们是不是都学会了呀!
